Chuck หรือ หัวจับ เป็นอุปกรณ์สำคัญที่ถูกใช้ในเครื่องจักรกลหลากหลายประเภท โดยทำหน้าที่จับยึดชิ้นงานหรือเครื่องมือในระหว่างการตัดเฉือน เจาะ หรือกลึงชิ้นงาน Chuck มีการออกแบบและใช้งานที่หลากหลายเพื่อให้สามารถรองรับการทำงานต่างๆ ได้อย่างมีประสิทธิภาพ โดยเฉพาะในอุตสาหกรรมการผลิตที่ต้องการความแม่นยำและความรวดเร็ว

Chuck คืออะไร?

Chuck เป็นอุปกรณ์ที่ติดตั้งอยู่บนเครื่องจักรกล เช่น เครื่องกลึง (lathe), เครื่องเจาะ (drill press), และ เครื่องกัด (milling machine) โดยหน้าที่หลักของ Chuck คือการยึดจับชิ้นงานหรือเครื่องมือให้อยู่ในตำแหน่งที่มั่นคงขณะเครื่องจักรทำงาน ช่วยให้การตัดเฉือนหรือเจาะชิ้นงานทำได้อย่างแม่นยำและปลอดภัย

Chuck มีหลายประเภท ขึ้นอยู่กับประเภทของเครื่องจักรและลักษณะของชิ้นงานหรือเครื่องมือที่ต้องการจับยึด ซึ่งแต่ละประเภทจะมีการออกแบบเฉพาะที่เหมาะกับการใช้งานที่แตกต่างกัน

ประเภทของ Chuck

Chuck มีหลายประเภทที่ถูกออกแบบมาเพื่อรองรับการใช้งานที่หลากหลาย ซึ่งสามารถแบ่งตามลักษณะการจับยึดและการใช้งานได้ดังนี้:

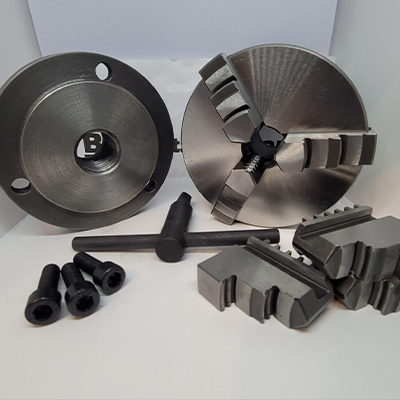

1. 3-Jaw Chuck
   เป็น Chuck ที่พบได้บ่อยที่สุดในเครื่องกลึง โดยมีขาจับ 3 ขา (jaw) ที่สามารถขยับเข้าหากันได้พร้อมกันเพื่อจับยึดชิ้นงานทรงกระบอกอย่างมั่นคง

ข้อดี: ใช้งานง่าย จับชิ้นงานที่มีรูปร่างกลมและสมมาตรได้ดี

ข้อเสีย: ไม่เหมาะกับชิ้นงานที่มีรูปร่างไม่สมมาตร หรือชิ้นงานที่ต้องการความแม่นยำสูง

1. 4-Jaw Chuck
   มีขาจับ 4 ขาที่สามารถปรับได้อิสระจากกัน ทำให้สามารถจับยึดชิ้นงานที่มีรูปร่างไม่สมมาตรหรือชิ้นงานเหลี่ยมได้

ข้อดี: ยืดหยุ่นในการจับชิ้นงานที่หลากหลาย ทั้งทรงกลมและทรงเหลี่ยม

ข้อเสีย: ต้องใช้เวลาในการปรับขาจับเพื่อให้ชิ้นงานอยู่ในตำแหน่งที่ถูกต้อง

1. Collet Chuck
   เป็น Chuck ที่ใช้ในการจับเครื่องมือตัดหรือชิ้นงานที่มีขนาดเล็ก โดยใช้ปลอกจับ (collet) ในการยึด ซึ่งช่วยให้จับยึดได้แน่นและแม่นยำ

ข้อดี: จับเครื่องมือได้แน่นและแม่นยำ เหมาะกับงานที่ต้องการความละเอียดสูง

ข้อเสีย: มีความจำกัดในการใช้งานตามขนาดของ collet

1. Magnetic Chuck
   ใช้แรงแม่เหล็กในการยึดจับชิ้นงานโลหะบนโต๊ะงานของเครื่องจักร โดยมักใช้ในงานเครื่องกัดหรืองานเจียร

ข้อดี: สามารถจับชิ้นงานได้โดยไม่ต้องใช้ขาจับ ทำให้ไม่มีรอยบนผิวชิ้นงาน

ข้อเสีย: ใช้ได้เฉพาะกับชิ้นงานที่เป็นโลหะและมีคุณสมบัติแม่เหล็ก

1. Drill Chuck
   เป็น Chuck ที่ใช้กับเครื่องเจาะ โดยใช้ในการจับดอกสว่านหรือเครื่องมือเจาะชนิดต่างๆ มีทั้งแบบที่ใช้กุญแจหมุน (keyed chuck) และแบบไม่ใช้กุญแจ (keyless chuck)

ข้อดี: ง่ายต่อการใช้งาน ปรับขนาดตามดอกสว่านหรือเครื่องมือเจาะได้หลากหลาย

ข้อเสีย: หากเป็นแบบที่ใช้กุญแจหมุน อาจต้องใช้เวลามากขึ้นในการปรับ

การเลือกใช้ Chuck ที่เหมาะสม

การเลือก Chuck ที่เหมาะสมกับงานนั้นสำคัญอย่างยิ่งในการทำให้กระบวนการผลิตเป็นไปอย่างราบรื่นและได้ผลลัพธ์ที่ดี มีปัจจัยหลักที่ควรพิจารณา ได้แก่:

1. ขนาดและรูปร่างของชิ้นงาน
   หากชิ้นงานมีรูปร่างกลมและสมมาตร เช่น ท่อหรือเพลา การใช้ 3-Jaw Chuck จะช่วยให้จับได้ง่ายและรวดเร็ว แต่ถ้าชิ้นงานมีรูปร่างไม่สมมาตร เช่น แท่งสี่เหลี่ยมหรือวัสดุที่ไม่เป็นทรงแน่นอน ควรเลือกใช้ 4-Jaw Chuck ที่ปรับขาจับได้อิสระ

2. ความแม่นยำที่ต้องการ
   หากต้องการความแม่นยำสูง เช่น ในการจับเครื่องมือตัดหรือชิ้นงานขนาดเล็ก ควรเลือกใช้ Collet Chuck ที่สามารถจับยึดได้แน่นและแม่นยำ

3. วัสดุของชิ้นงาน
   สำหรับชิ้นงานที่เป็นโลหะและสามารถใช้แรงแม่เหล็กจับได้ ควรเลือกใช้ Magnetic Chuck เพื่อหลีกเลี่ยงการเกิดรอยบนผิวชิ้นงาน โดยเฉพาะในงานที่ต้องการผิวงานเรียบและไม่มีรอยขีดข่วน

4. ความสะดวกในการใช้งาน
   หากต้องการความรวดเร็วและลดเวลาการปรับ Chuck ในงานที่ไม่ต้องการความแม่นยำสูงมาก การเลือกใช้ 3-Jaw Chuck หรือ Drill Chuck แบบไม่ใช้กุญแจจะช่วยให้กระบวนการทำงานเร็วขึ้น

ข้อดีของ Chuck

ยึดชิ้นงานอย่างมั่นคง: Chuck ช่วยให้ชิ้นงานหรือเครื่องมือถูกจับยึดอย่างแน่นหนา ทำให้การตัดเฉือนหรือเจาะเป็นไปอย่างราบรื่นและปลอดภัย

เพิ่มความแม่นยำในการทำงาน: Chuck ช่วยให้ชิ้นงานอยู่ในตำแหน่งที่ถูกต้อง ลดการเคลื่อนที่ในระหว่างการทำงาน ทำให้ได้ผลลัพธ์ที่แม่นยำ

รองรับงานหลากหลายประเภท: ด้วยความหลากหลายของ Chuck ทำให้สามารถใช้งานได้กับชิ้นงานหลายรูปแบบ ทั้งกลม เหลี่ยม หรือชิ้นงานที่มีรูปร่างซับซ้อน

ความยืดหยุ่นในการปรับใช้: Chuck บางประเภทสามารถปรับขนาดหรือเปลี่ยนหัวจับได้ง่าย ทำให้รองรับการใช้งานที่หลากหลาย

ข้อควรระวังในการใช้ Chuck

การตั้งค่าที่ไม่ถูกต้อง: หาก Chuck ถูกปรับตั้งไม่ดีพอ อาจทำให้ชิ้นงานเคลื่อนหรือหลุดออกจากการจับยึดได้ ควรตรวจสอบให้แน่ใจก่อนเริ่มใช้งาน

ความเสียหายจากการใช้ Chuck ที่ไม่เหมาะสม: การเลือก Chuck ที่ไม่เหมาะสมกับงานหรือวัสดุอาจทำให้ชิ้นงานหรือเครื่องมือเสียหาย ควรพิจารณาความเหมาะสมก่อนใช้งาน

สรุป

Chuck เป็นอุปกรณ์ที่มีบทบาทสำคัญในอุตสาหกรรมการผลิตและเครื่องจักรกล โดยทำหน้าที่จับยึดชิ้นงานหรือเครื่องมืออย่างมั่นคงและแม่นยำ การเลือกใช้ Chuck ที่เหมาะสมกับลักษณะงานและชิ้นงานเป็นปัจจัยสำคัญในการเพิ่มประสิทธิภาพของกระบวนการผลิตและลดความเสี่ยงจากความเสียหาย ทั้งนี้ Chuck ยังช่วยลดเวลาและเพิ่มความปลอดภัยในการทำงาน

Chuck is an essential component used in various types of machinery, playing a crucial role in securely holding workpieces or tools during processes like machining, drilling, or turning. Chucks are designed in various types to efficiently accommodate different operations, particularly in industries requiring precision and speed.

What is a Chuck?

A chuck is attached to machines such as lathes, drill presses, and milling machines. Its primary function is to stabilize the workpiece or tool during operation, ensuring accurate and safe cutting or drilling. There are several types of chucks, each designed for specific applications:

Types of Chucks

1. 3-Jaw Chuck: The most common type, featuring three jaws that move together to hold cylindrical workpieces securely.

Pros: Easy to use, ideal for symmetrical shapes.

Cons: Not suitable for asymmetrical or high-precision tasks.

1. 4-Jaw Chuck: Contains four independent jaws, allowing it to grip irregularly shaped workpieces.

Pros: Versatile for various shapes.

Cons: Requires more time for adjustment.

1. Collet Chuck: Utilizes a collet to hold small tools or workpieces securely.

Pros: Offers tight and precise grip, ideal for detailed work.

Cons: Limited to specific collet sizes.

1. Magnetic Chuck: Uses magnetic force to hold metal workpieces on the machine table.

Pros: No clamping marks on the workpiece.

Cons: Limited to ferromagnetic materials.

1. Drill Chuck: Designed for drilling machines to hold drill bits securely. Available in keyed and keyless versions.

Pros: Versatile and user-friendly.

Cons: Keyed types may take longer to adjust.

Choosing the Right Chuck

Selecting the appropriate chuck is crucial for effective production. Key considerations include:

Workpiece Size and Shape: For cylindrical items, a 3-jaw chuck is preferable, while irregular shapes may require a 4-jaw chuck.

Required Precision: For high-precision tasks, a collet chuck is ideal.

Material Type: For metallic workpieces, magnetic chucks can help prevent surface damage.

Ease of Use: If quick adjustments are needed, opting for a 3-jaw or keyless drill chuck can enhance efficiency.

Advantages of Using Chuck

Stability: Holds workpieces securely for smooth cutting or drilling.

Precision: Maintains accurate positioning, reducing movement during operation.

Versatility: Suitable for various shapes and sizes of workpieces.

Flexibility: Many types allow for easy adjustments or size changes.

Precautions When Using Chuck

Proper Setup: Incorrectly set chucks can lead to workpiece movement or detachment.

Compatibility: Using the wrong type of chuck for a specific application can damage the workpiece or tool.

Conclusion

Chucks are vital in manufacturing and machining, providing stability and precision for workpieces and tools. Selecting the right chuck tailored to the specific job is key to enhancing production efficiency and reducing the risk of damage, while also improving safety and reducing setup time.
