WTJN

External Turning Tool Holder

ด้ามมีดกลึงนอกมุมเข้า 93° สำหรับงานกลึงปอก งานขึ้นบ่า และงานโปรไฟล์ ระบบจับยึดแข็งแรงด้วย Shim, Pin และ Clamp
รองรับเม็ดมีดทรงสามเหลี่ยมแบบ Negative รุ่น TN..1604

WTJN External Turning Tool Holder and dimensional drawing
PRODUCT LIST COMPATIBLE INSERTS
Model No.สถานะH (H1)BLFInsertWeightShimPinClampScrewWrenchราคา / รายละเอียด
WTJNR/L-1216K-16สอบถาม121612521TN..16040.14 KGTWS322MCP3MCW3-P40MCS3S-11PL30 / PL40ดูสินค้า
WTJNR/L-1616K-16สอบถาม161612521TN..16040.29 KGTWS322MCP3MCW3-P40MCS3S-11PL30 / PL40ดูสินค้า
WTJNR/L-2020K-16สอบถาม202012525TN..16040.45 KGTWS322MCP3MCW3-P40MCS3S-11PL30 / PL40ดูสินค้า
WTJNR/L-2525M-16สอบถาม252515032TN..16040.84 KGTWS322MCP3MCW3-P40MCS3S-11PL30 / PL40ดูสินค้า
WTJNR/L-3232P-16สอบถาม323217040TN..16041.51 KGTWS322MCP3MCW3-P40MCS3S-11PL30 / PL40ดูสินค้า

COMPATIBLE INSERTS (TN..1604)

ดูทั้งหมด →

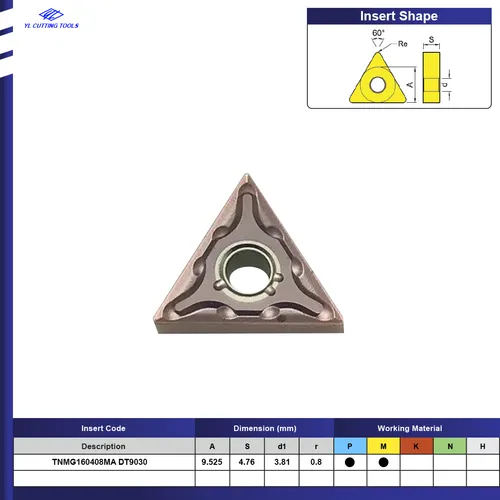

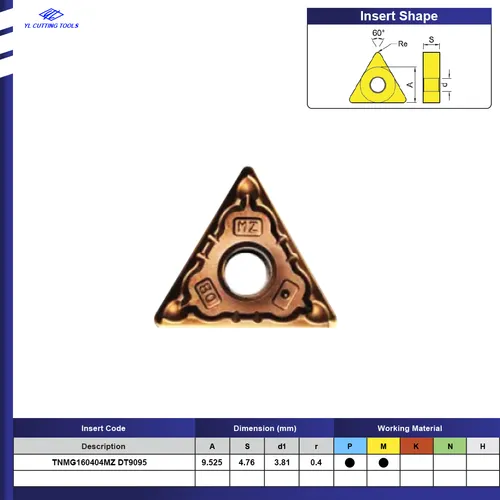

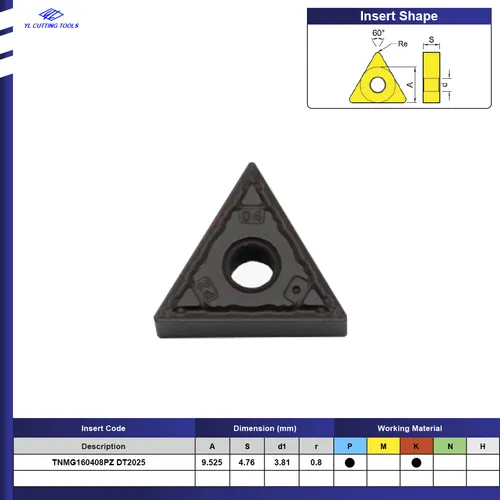

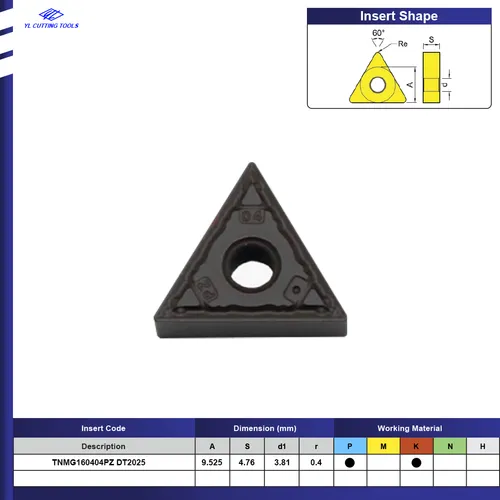

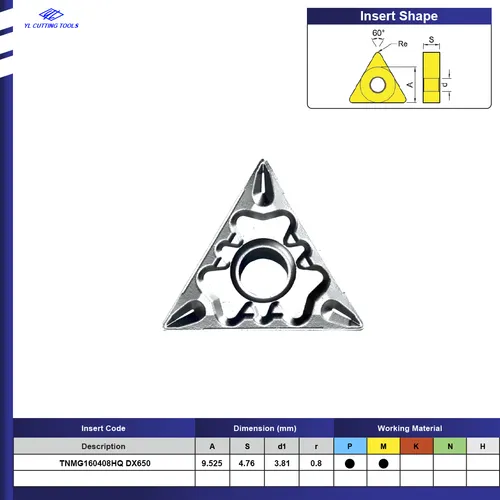

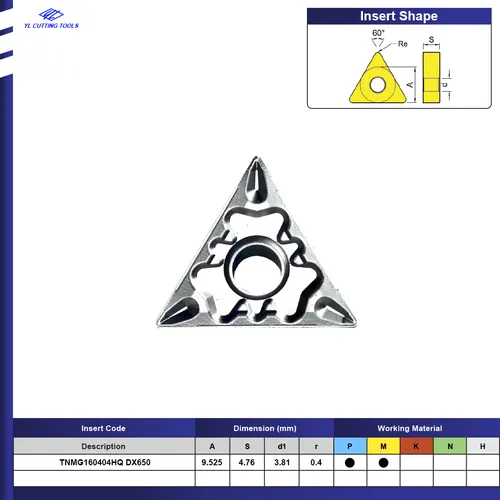

TNMG160404HQDX650 TNMG160404HQDX650TN..1604 TNMG160404MADT9030 TNMG160404MADT9030TN..1604 TNMG160404MZDT9095 TNMG160404MZDT9095TN..1604 TNMG160404PZDT2025 TNMG160404PZDT2025TN..1604 TNMG160408HQDX650 TNMG160408HQDX650TN..1604 TNMG160408MADT9030 TNMG160408MADT9030TN..1604 TNMG160408MZDT9095 TNMG160408MZDT9095TN..1604 TNMG160408PZDT2025 TNMG160408PZDT2025TN..1604

แสดงเม็ดมีด TNMG1604 ที่แนะนำสำหรับ WTJN จำนวน 8 รายการ ทุกการ์ดเชื่อมไปยังหน้าสินค้าในระบบ YL โดยตรง

NOT SURE WHICH TOOL TO CHOOSE?

ส่งข้อมูลการใช้งานหรือรุ่นที่ต้องการ ทีมงานพร้อมช่วยแนะนำเครื่องมือที่เหมาะสม

CONTACT US  → LINE CHAT

ขนาดทั้งหมดเป็นมิลลิเมตร (mm) · H (H1) = ความสูงด้าม · B = ความกว้างด้าม · L = ความยาวรวม · F = ระยะเยื้องคมตัด · มุมเข้า 93° · มีทั้งรุ่นขวาและซ้าย (R/L) · Negative Insert · รองรับ TN..1604
